    • 额定电压
      400V;550V;660V;750V;订货时商定
    • 功率范围
      100-1600KW
    • 中心高
      315-560mm;标准 100-355mm;扩充 400-450mm
    • 励磁方式
      他励
    • 定子设计
      硅钢片叠片式
    • 符合标准
      GB755;IEC60034-1;JB/T9577
    • 典型应用
      冶金冷轧机;矿山磨煤机;大型鼓风机;冶金热轧机;铜拉丝机;不锈钢轧机;造纸行业剪切机;冶金行业辅助电机;塑料挤出机械
    • 应用领域
      冶金;橡胶;线缆;塑料;水泥;造纸;化工;电工
    • 冷却方式
      IC06:自带鼓风机的外通风;ICl7:冷却空气进口为管道,出口为百叶窗排风;IC37:即冷却空气进出口均为管道;IC611:全封闭带空气/空气冷却器;ICW37A86:全封闭带空气/水冷却器
    Z4系列直流电机是江苏东元电机最新产品,广泛用作各类机械的传动源,诸如冶金工业轧机传动,金属切削机床、造纸、印刷、纺织、印染、水泥、塑料挤出机械等等。

    厂家电话:17717089807,微信同号

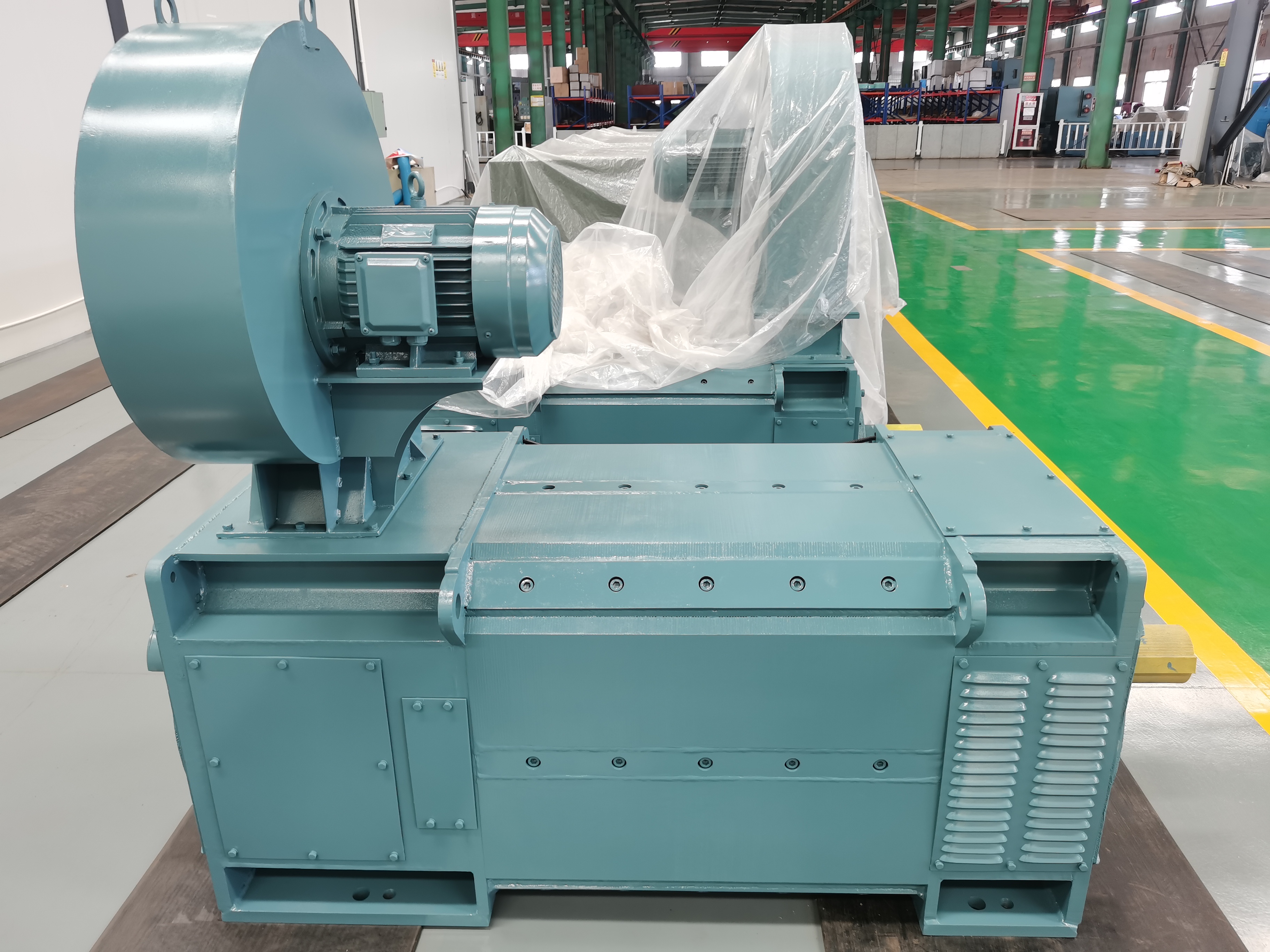

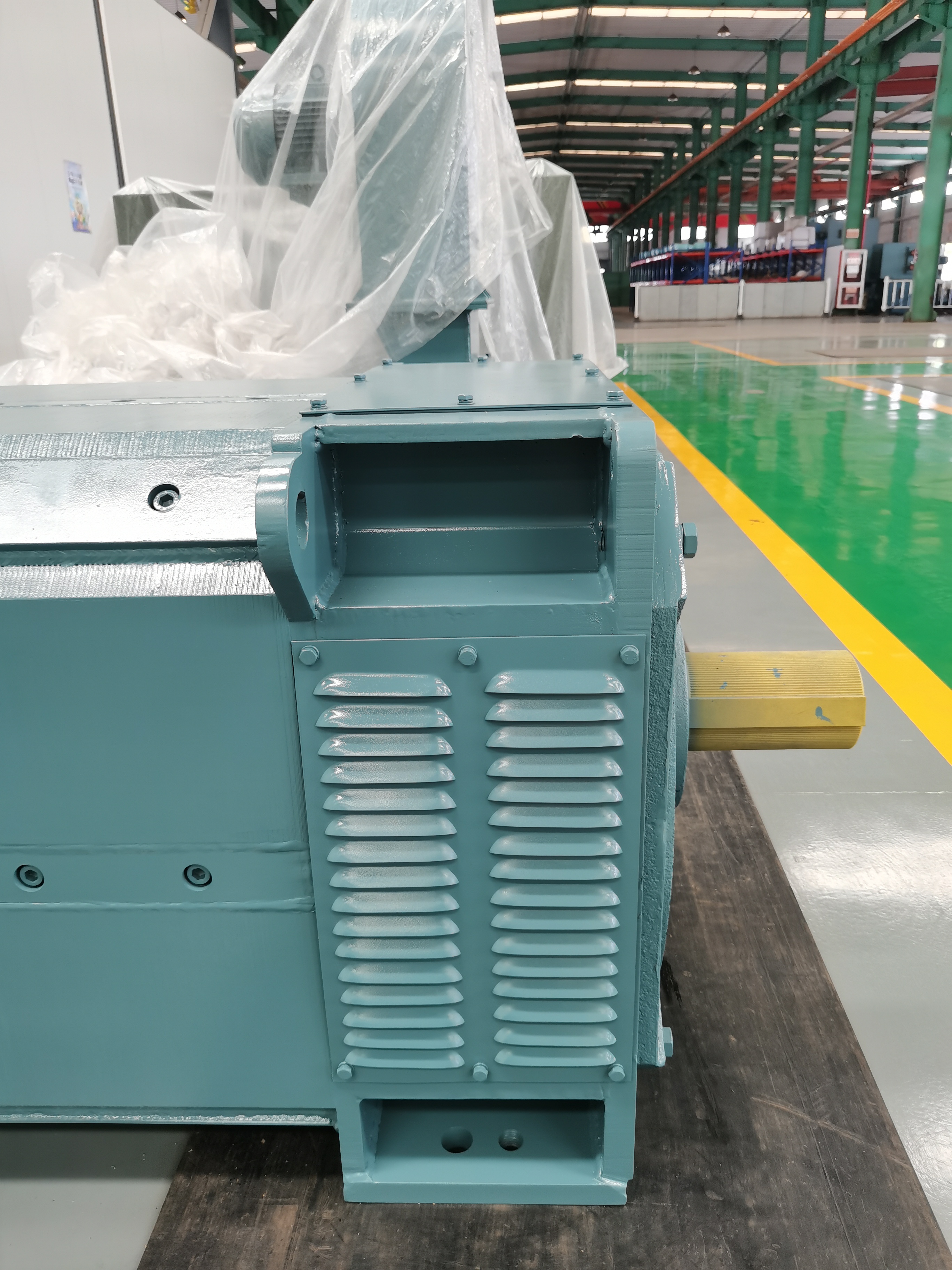

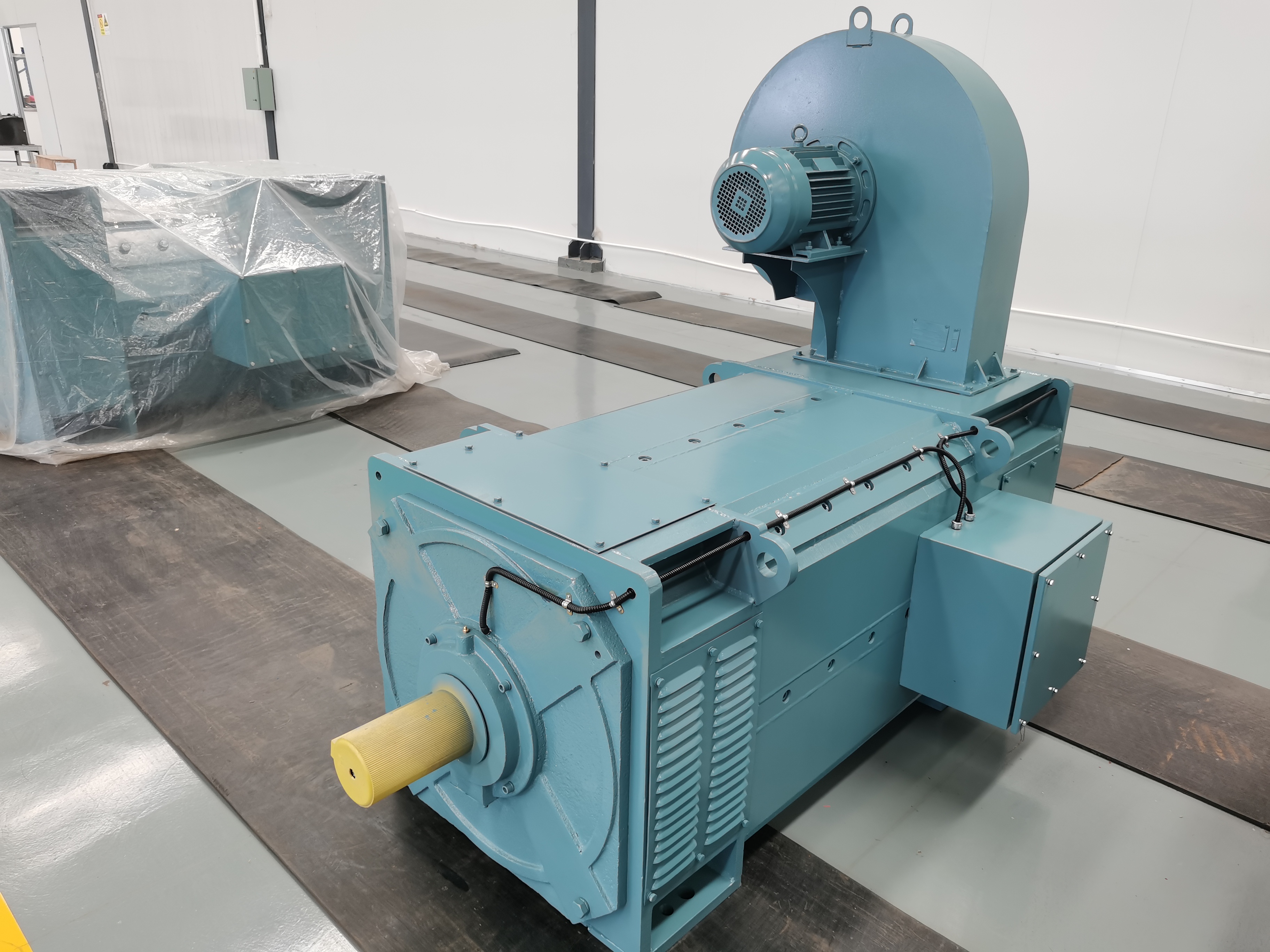

    Z4系列直流电动机

  • 一、特点和用途
        Z4系列直流电机是我厂最新产品,广泛用作各类机械的传动源,诸如冶金工业轧机传动,金属切削机床、造纸、印刷、纺织、印染、水泥、塑料挤出机械等等。
        本系列电机的外形安装尺寸除了两底脚孔间轴向尺寸‘B’之外,符合IEC72国际标准。
        本系列电机的性能及技术要求可按照国际电工委员会标准,IEC34-1或西德国家标准DIN57530的要求考核。
        本系列电机采用多角形结构,空间利用率高。定子磁轭为叠片式,适用整流器供电,能承受脉动电流与电流急剧变化(负载变化)之工况。磁极安装有精确定位,因而换向良好。
        电机绝缘等级为F级,采用可靠绝缘结构及浸渍工序,保证绝缘性能稳定和良好散热。
        本系列电机具有体积小、性能好、重量轻、输出功率大、效率高及可靠性高等特点,可以与当今国际先进水平的电机较量。
        电动机可用三相全控桥式整流电源,以及不外接平波电抗器而长期工作。额定电压为160V的电机由单相桥式电源供电,此时电枢回路须接入电抗器以抑制脉动电流,其电感值如表中所示。
    二、型号说明

    三、电机性能
       1、技术数据表中的数据应按下列使用条件工作
       a.海拔不超过1000m;
       b.周围空气温度不大于40℃;
       c.工作环境不应含有酸性、碱性或其他对绝缘有腐触作用的气体
       d.电机为连续工作制(S1);
       e.电动机电枢回路和励磁回路可由静止整流电源供电,也适应由直流发电机供电。
       f.本系列电机性能均符合国标GB/T755《旋转电机基本技术要求》。
       2、电动机标准额定电压为160V,440V。也可根据具体情况派生出220V和400V或其他电压。
       3、电动机额定转速有3000、1500、1000、750、600、500、400、300、200r/min共九挡。
         减小电枢电压为恒转矩调速,减小励磁电压为恒功率调速。调速范围见技术数据表。
          在额定电压以下用调压调速时为恒转矩。其最低转速均规定不低于20r/min,此时仍能维持额定转矩,转速平稳。
       4、电动机的基本励磁方式为他励,标准励磁电压为180V,其他励磁电压亦可协商。
       电动机允许强行励磁,强励电压不得超过500V。电动机正常运行时励磁电流不得超过额定励磁电流。
       为确保励磁系统绝缘的可靠性,在断开励磁回路时,需在励磁绕组两端并联一个释放电阻,以防止自感电势。在标准励磁电压时其值约为七倍励磁绕组电阻(冷态)。励磁电压高于标准电压时,并接释放电阻值可小于七倍,反之大于七倍。
       5、Z4-315,Z4-355,Z4-400和Z4-450四个机座带有补偿绕组。在Z4-250和Z4-280两个机座号中派生带有补偿绕组的电机也是可能的。
       6、电机提供有接地标注的接线柱。
       7、技术数据表内的效率值为额定功率,额定电压和转速时的效率,它包括励磁损耗,不包括鼓风机损耗。
    四、结构简介
       1、电机的防护及安装结构型式
       a.整个系列防护型式均为IP21S。
       b.安装方法符合国标GB/T997规定,本系列具有下弄安装型式。

       2、冷却方式:

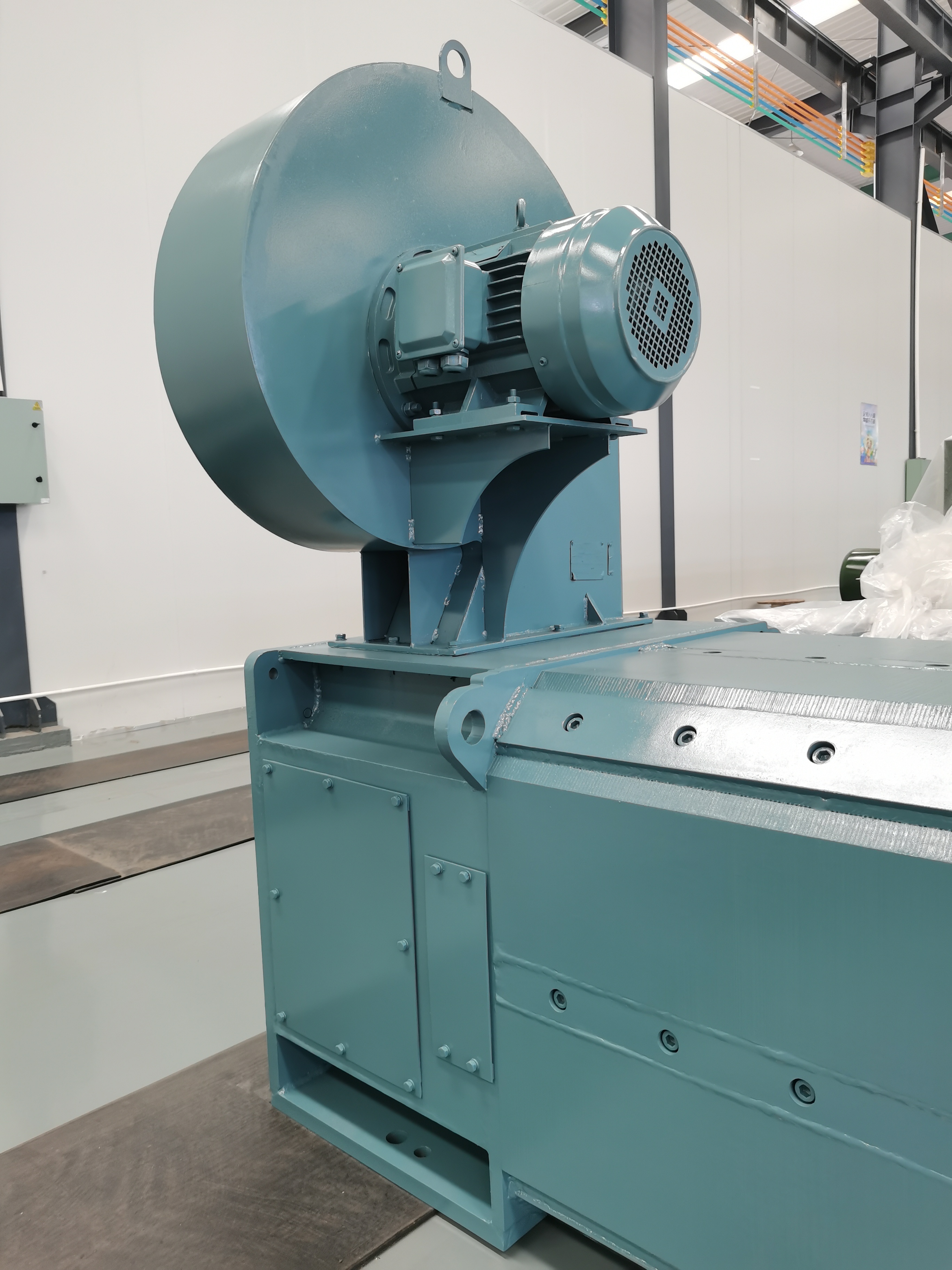

       整个电机系列的冷却方式均为他冷、强迫通风,在径向配有骑式鼓风机,独立供电,并附空气过滤器。电机可制成ICO6,IC17,IC37三种冷却方式。
       a.Z4-100~Z4-160,其鼓风机装于非传动侧。
       b.Z4-180~Z4-450,其鼓风机装于传动侧
       c.各机座号所需的冷却风量、风压及风机电动机功率为:(见下表)

       * 以下五种冷却方式也可接受订货,但先要咨询
       a.中心高100至180机座可制成IC410全封闭自冷式电机。
       b.中心高160至250机座可制成ICO5鼓风机装在电机非传动侧的他冷式电机。
       c.中心高100至180机座可制成ICO1电机轴上自带风扇的自冷电机。
       d.中心高160至315机座可制成IC666电机带有独立空/空冷却器的全封闭冷却空气内循环的电机。
       e.中心高160至450机座可制成IC 86W电机带有独立空/水冷却器的全封闭电机。
       3、出线盒的位置,从传动侧视之,在机座右侧。根据需要也可装于机座左侧或上方。
       4、电机可配带测速发电机等附件于非传动端。
       5、电机的传动方式为弹性联轴器联接。机组配合须小心对准。
       对于有径向力的传动方式(皮带或齿轮传动),其允许承受的径向力请向厂方咨询。
       * 电机造型紧凑、美观。出线盒宽敞,接线和维修方便。
    五、外型图及安装尺寸  详情请点击查看
    六、技术参数  详情请点击查看





    1. 传动侧球轴承
    2. 传动侧轴盖螺钉
    3. 传动侧外轴承盖
    4. 传动侧和非传动侧轴承盖出油盖板
    5. 传动侧和非传动侧油嘴
    6. 传动侧内轴承盖
    7. 传动侧轴套(甩油圈)
    8. 传动侧和非传动侧轴套的止动螺钉
    9. 传动侧端盖
    10.传动侧和非传动侧端盖紧固螺钉
    11.传动侧平衡盘
    12.机座
    13.主极
    14.换向极
    15.主极螺钉
    16.换向极螺钉
    17.补偿绕组
    18.电枢
    19.换向器

    20.刷架
    21.刷握
    22.炭刷
    23.非传动侧端盖
    24.带垫圈的紧固螺钉
    25.非传动侧内轴承盖
    26.非传动侧轴承盖螺钉
    27.非传动侧外轴承盖
    28.非传动侧轴套(甩油圈)
    29.轴端盖板
    30.轴端盖板螺钉
    31.非传动侧球轴承
    32.接线盒
    33.带封密圈的出线盖板
    34.接线排
    35.接线盒盖板
    36.接地螺栓
    37.非传动侧百页窗螺钉
    38.非传动侧百页窗

    七、订货说明
        1、订货前,请先查阅产品目录,明确所需产品的型号规格等数据。如所需品种、规格与目录中有出入,请即与我厂联系。如有特殊要求,请事先提出具体而明确的要求,与我公司有关部门协商,经同意后签订合同或试制协议。
        2、订货时请注明电机型号、功率、电压、转速、工作制、结构类型、励磁方式、励磁电压、出轴数、出线盒位置、旋转方向以及所需附件,备品名称等。
        3、如使用环境特殊,需要湿热带型,原型号后面请注明“TH”。
